Añadir Salida AV a Sega MasterSystem II

La videoconsola Sega Master System II dispone únicamente de salida RF, salida común de antena. Ésto para las televisiones modernas es una pega considerable, siendo mucho más práctico las conexiones AV o con Euroconector.

Los componentes que he utilizado son los siguientes:

– 1 Resistencia 100 ohmios.

– 1 Condensador electrolítico 10 µF 25 V.

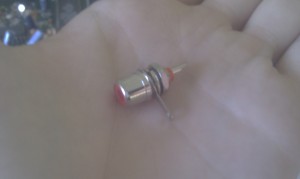

– 2 Conectores AV (RCA) de distintos colores (preferiblemente uno amarillo y otro blanco o rojo)

– 50 cm. de funda termoretractil para aislar y proteger las soldaduras

1- Abrir la consola:

Muy sencillo, quitar los 5 tornillos de la carcasa externa de pástico y después quitar la chapa metálica:

2- Instalar los conectores en la carcasa:

Con ayuda de cinta aislante realizamos dos agujeros en la parte trasera de la carcasa para instalar los conectores AV:

3- Salida de Vídeo:

Vamos con la salida de vídeo, ésta se captura desde el pin número 20 del Chip CXA1145 (IC9) o el número cinco de la fila superior de dicho chip contando desde la izquierda. Soldaremos una resistencia de 75 – 100 ohmios a dicha patilla, y del otro extremo de la resistencia al conector AV amarillo (ó el color destinado a Vídeo). La primera imágen la consola está al contrario (los números del chip están invertidos) para que se aprecie la soldadura de la resistencia.

4- Conectamos masa a los dos conectores

Uniendo las pestañas de masa de los dos conectores a masa de la placa de la consola mediante un cable, tener en cuenta que luego hay que acoplar la chapa metálica, por lo que la unión a masa la he realizado al lado del conversor RF de la consola:

5- Extraer y conectar el audio a su conector AV:

El audio lo extraemos de la resistencia R59 ó R19, según el modelo de MasterSystem. Lo extraeremos con ayuda de un condensador electrolítico. El positivo (+) del condensador, a la salida de la resistencia y el negativo (-) al cable de conexión con el conector:

6- Volvemos a cerrar la consola instalando la placa metálica y la carcasa de plástico:

Prestamos atención a que ningún cable ni componente nuevo roce contra la chapa o la carcasa.

Muy sencillo y nos permitirá disfrutar de nuestra MasterSystem con la máxima calidad, sin interferencias.
